iPECS eMG80-CH408

iPECS eMG80-CH408

7 663 грн.
Знято з виробництва
Виробник: Ericsson-LG (Швеція-Південна Корея)
Модель: iPECS eMG80-CH408
Код товара: 5084
Гарантія: 36 міс.
+

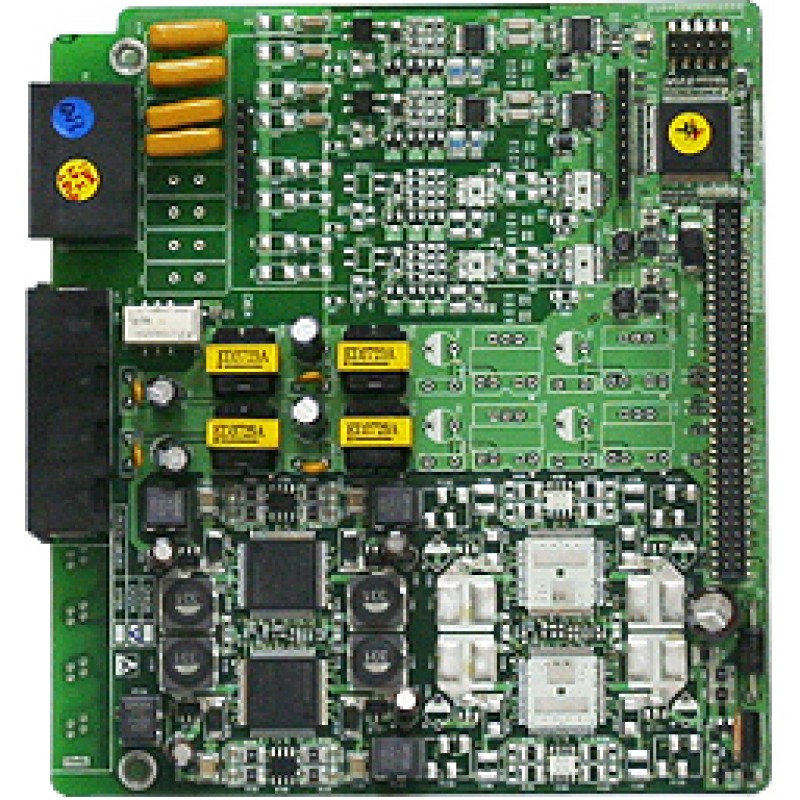

CH408 (Плата 4 портов аналоговых соединительных линий и 8 гибридных портов)

Интерфейсная плата CH408 имеет четыре порта аналоговых соединительных линий и восемь гибридных портов (цифровых системных телефонов и SLT-телефонов). Плата CH204 может быть установлена на разъеме CN1 системного блока KSU или EKSU. Для обеспечения функций тарификации вызовов на интерфейсной плате CH408 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.


Коннекторы и модульные разъемы.

РазъемФункцииПримечание
CN1Переходный разъем для второй интерфейсной платы70 контактов
CN2Для подключения платы к разъему CN1 материнской платы MBU70 контактов
CN3Разъем CPLD JTAG для технологических нужд10 контактов
CN790 и CN791Для установки модуля MG-CMU48 и 10 контактов
MJ1

1 и 2 аналоговые СЛ

3 и 4 аналоговые СЛ

RJ45
MJ28 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов) или SLT-телефоновRJ11

Светодиодные индикаторы.

ИндикаторЦветОписание
LD1СинийСостояние абонентского порта

Светится — Абонентский порт используется

Выключен — Абонентский порт в состоянии ожидания
