iPECS eMG80-CS416

iPECS eMG80-CS416

14 008 грн.
Знято з виробництва
Виробник: Ericsson-LG (Швеція-Південна Корея)
Модель: iPECS eMG80-CS416
Код товара: 5085
Гарантія: 36 міс.
+

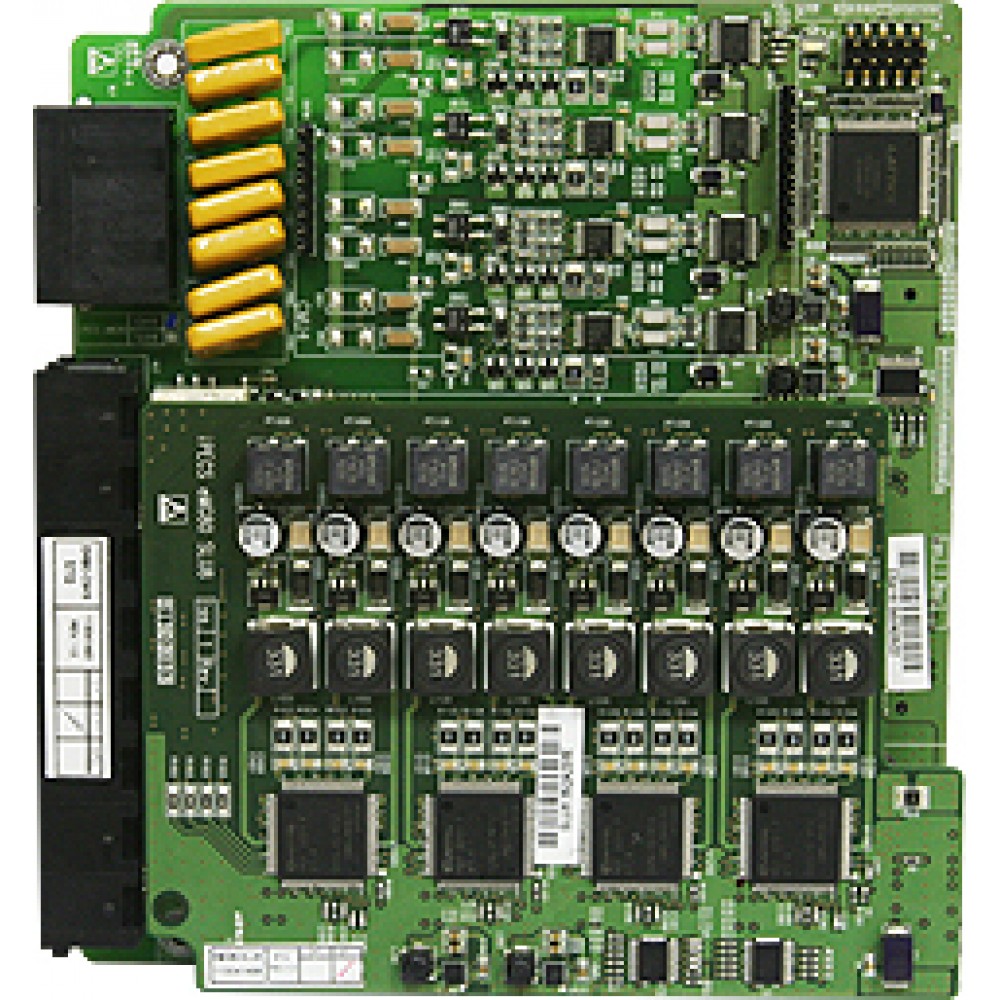

CS416 (Плата 4 портов аналоговых соединительных линий и 16 портов SLT-телефонов).

Интерфейсная плата CS416 имеет четыре порта аналоговых соединительных линий и 16 портов SLT-телефонов (из них 8 портов обеспечиваются дочерней платой SLU8, уже установленной на заводе-изготовителе). Интерфейсная плата CS416 может быть установлена в разъем CN1 системного блока KSU или EKSU. Кроме того, для обеспечения функций тарификации вызовов на интерфейсной плате CS416 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.


Обратите внимание, что интерфейсная плата CS416 не имеет переходного разъема, поэтому она должна устанавливаться самой верхней (оконечной) платой на разъем CN1 материнских плат MBU.

Коннекторы и модульные разъемы.

РазъемФункцииПримечание
CN2Для подключения к разъему CN1 первой интерфейсной платы70 контактов
CN3Разъем CPLD JTAG для перспективных разработок10 контактов
CN790 и CN791Для установки модуля MG-CMU48 и 10 контактов
MJ1-1 и MJ1-2Аналоговые СЛ (CO1 и CO2)RJ45
Аналоговые СЛ (CO3 и CO4)
MJ216 портов SLT-телефоновRJ11

Светодиодные индикаторы.

ИндикаторЦветОписание
LD1СинийСостояние абонентского порта

Светится — Абонентский порт используется

Выключен — Абонентский порт в состоянии ожидания
