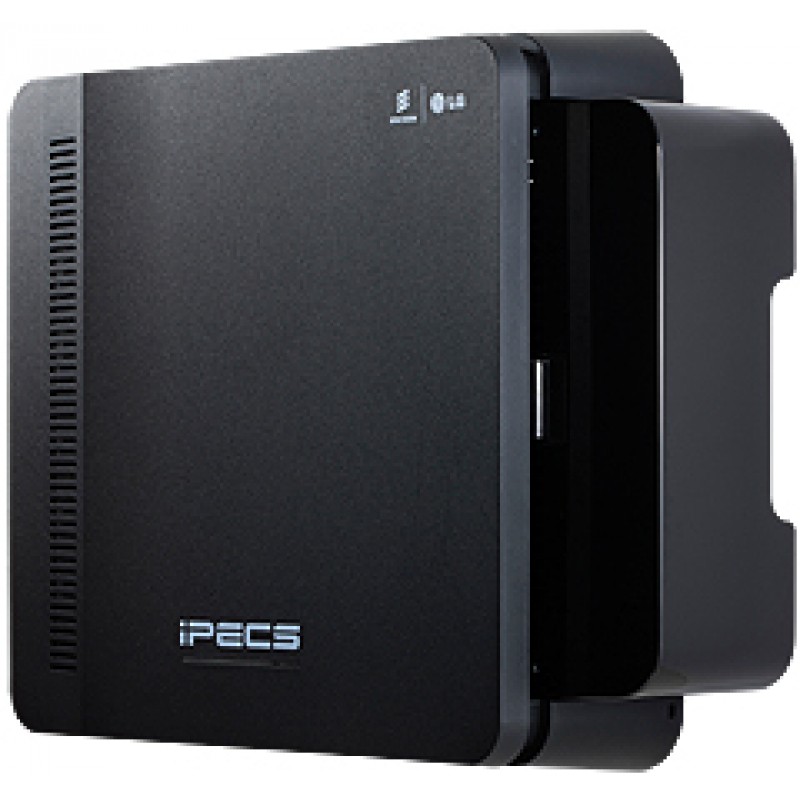

iPECS eMG80-KSUA

iPECS eMG80-KSUA

13 842 грн.
Знято з виробництва
Виробник: Ericsson-LG (Швеція-Південна Корея)
Модель: iPECS eMG80-KSUA
Код товара: 5081
Гарантія: 36 міс.
+

Системный блок KSUA управляет передачей информации между периферийными платами, контролирует все ресурсы системы, регулировку коэффициентов усиления сигналов импульсно-кодовой модуляции (PCM), генерирует системные тональные сигналы, управляет обработкой вызовов. На материнской плате MBUA, входящей в состав системного блока, находятся переключатели для защиты системной базы данных и инициализации системы. Встроенный порт локальной сети LAN обеспечивает доступ к веб-интерфейсу настройки системы iPECS eMG80 и основных каналов VoIP. Кроме того, для обеспечения возможностей резервного копирования и восстановления системной базы данных на материнской плате имеется порт USB.


  • В системный блок KSUA входят следующие компоненты:
  •     Источник питания
    • 4 интерфейса аналоговой соединительной линии (CO Line)
    • Интерфейс цифрового системного телефона (DKT) для абонентского терминала оператора
    • 7 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов)
    • Реле управления внешними устройствами: громкого вызова (LBC), оповещения или открытия двери
    • Датчик внешней сигнализации, порт внешнего оповещения, порт внешнего источника музыки при удержании
    • Источник встроенной музыки при удержании (13 мелодий)
    • Встроенные каналы VoIP, по умолчанию 2 канала, возможно расширение до 8 каналов при установке лицензионного ключа
    • Встроенные каналы голосовой почты, по умолчанию 2 канала, возможно расширение до 4 каналов при установке лицензионного ключа
    • Генератор тактовой частоты и схема внешней сетевой синхронизации (PLL), обеспечивающая выделение сигнала тактовой частоты из цифрового потока линии ISDN.
    • Схема аварийного переключения линий (PFT), порт CO1 подключается к последнему порту SLT (STA8)
    • Порт последовательного интерфейса RS-232C
    • Интерфейс локальной сети (LAN)
    • Порт последовательного интерфейса USB
    • Генератор тональных сигналов, регулировка коэффициентов усиления
    • Детектирование тональных сигналов (DTMF / CPT / факс) и АОН (FSK / DTMF / RUS CID)
Дополнительные модули, доступные для установки в системный блок KSUA включают в себя:
      • CH204 — Плата интерфейсов аналоговых соединительных линий и гибридных портов: 2 порта аналоговых СЛ и 4 гибридных порта
      • CH408 — Плата интерфейсов аналоговых соединительных линий и гибридных портов: 4 порта аналоговых СЛ и 8 гибридных портов
      • HYB8 — Плата интерфейсов гибридных портов, 8 гибридных портов
      • CS416 — Плата интерфейсов аналоговых соединительных линий и SLT-телефонов: 4 порта аналоговых СЛ и 16 портов SLT
      • SLB8 — Плата интерфейсов SLT-телефонов, 16 портов SLT-телефонов
      • BH104 — Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 4 гибридных порта
      • BH208 — Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 8 гибридных портов
      • WTIB4 — Плата интерфейса DECT, 4 порта подключения базовых станций
      • VVMU (VoIP and Voice Mail expansion Unit) — Модуль расширения каналов VoIP и голосовой почты
      • MEMU (Memory expansion Module Unit) — Модуль расширения памяти
      • MODU (Modem function Unit) — Модуль модема
      • MG-CMU4 (Модуль определения импульсов тарификации — 50Гц/ 12КГц/ 16КГц)

Схема обработки речевых сигналов импульсно-кодовой модуляции (ИКМ), на базе СБИС-микросхемы ACT2 (обеспечивает коммутацию каналов ИКМ и включает в себя цифровой сигнальный процессор DSP):

Дополнительные интерфейсные платы, доступные для установки в системный блок KSUA включают в себя:
