iPECS eMG80-KSUI

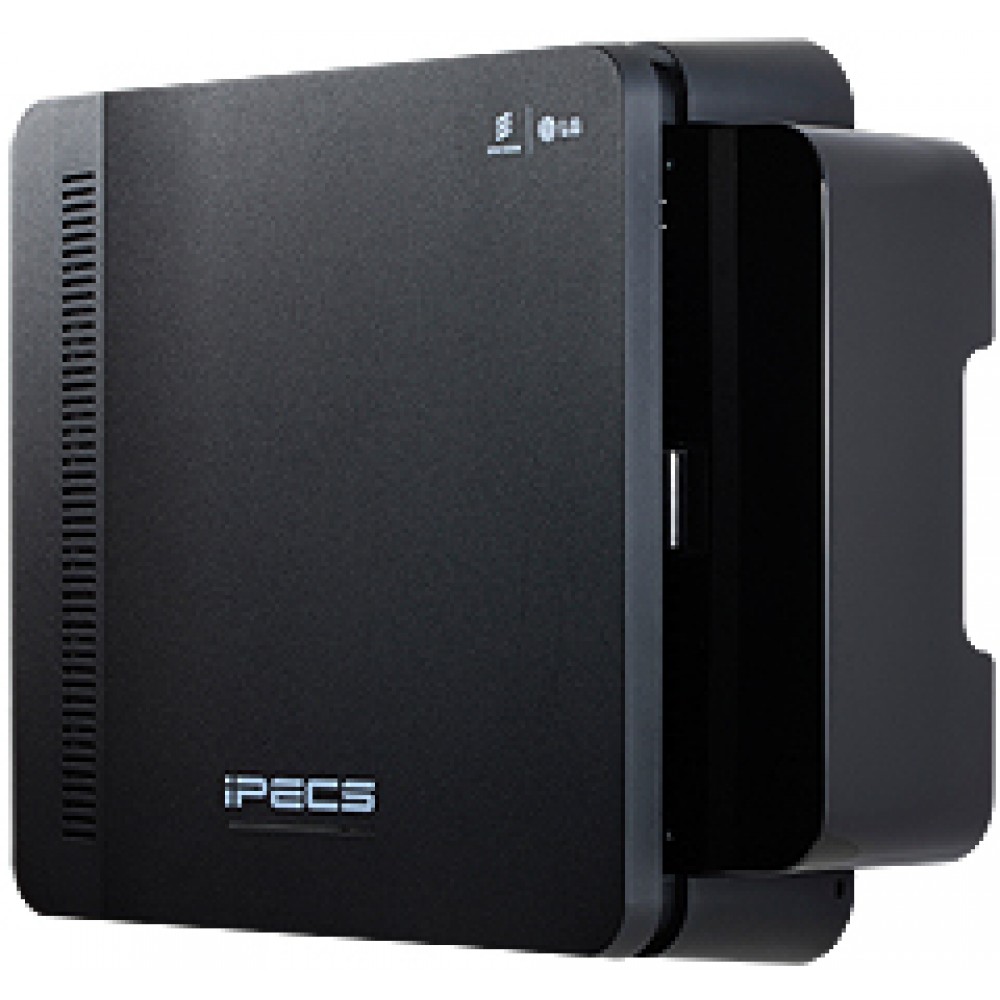

Системный блок KSUI.
Системный блок KSUI управляет передачей информации между периферийными платами, контролирует все ресурсы системы, регулировку коэффициентов усиления сигналов импульсно-кодовой модуляции (PCM), генерирует системные тональные сигналы, управляет обработкой вызовов. На материнской плате MBUI, входящей в состав системного блока, находятся переключатели для защиты системной базы данных и инициализации системы. Встроенный порт локальной сети LAN обеспечивает доступ к веб-интерфейсу настройки системы iPECS eMG80 и основных каналов VoIP. Кроме того, для обеспечения возможностей резервного копирования и восстановления системной базы данных на материнской плате имеется порт USB.
В системный блок KSUI входят следующие компоненты:
- Источник питания
- 1 специальный слот для установки интерфейсной платы eMG80-PRIU или eMG80-BRIU2
- Интерфейс цифрового системного телефона (DKT) для абонентского терминала оператора
- 7 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов)
- Реле управления внешними устройствами: громкого вызова (LBC), оповещения или открытия двери
- Датчик внешней сигнализации, порт внешнего оповещения, порт внешнего источника музыки при удержании
- Источник встроенной музыки при удержании (13 мелодий)
- Встроенные каналы VoIP, по умолчанию 2 канала, возможно расширение до 8 каналов при установке лицензионного ключа
- Встроенные каналы голосовой почты, по умолчанию 2 канала, возможно расширение до 4 каналов при установке лицензионного ключа
- Генератор тактовой частоты и схема внешней сетевой синхронизации (PLL), обеспечивающая выделение сигнала тактовой частоты из цифрового потока линии ISDN.
- Порт последовательного интерфейса RS-232C
- Интерфейс локальной сети (LAN)
- Порт последовательного интерфейса USB
- Схема обработки речевых сигналов импульсно-кодовой модуляции (ИКМ), на базе СБИС-микросхемы ACT2 (обеспечивает коммутацию каналов ИКМ и включает в себя цифровой сигнальный процессор DSP):
- Генератор тональных сигналов, регулировка коэффициентов усиления
- Детектирование тональных сигналов (DTMF / CPT / факс) и АОН (FSK / DTMF / RUS CID)
Дополнительные интерфейсные платы, доступные для установки в системный блок KSUI включают в себя:
- CH204 — Плата интерфейсов аналоговых соединительных линий и гибридных портов: 2 порта аналоговых СЛ и 4 гибридных порта
- CH408 — Плата интерфейсов аналоговых соединительных линий и гибридных портов: 4 порта аналоговых СЛ и 8 гибридных портов
- HYB8 — Плата интерфейсов гибридных портов, 8 гибридных портов
- CS416 — Плата интерфейсов аналоговых соединительных линий и SLT-телефонов: 4 порта аналоговых СЛ и 16 портов SLT
- SLB8 — Плата интерфейсов SLT-телефонов, 16 портов SLT-телефонов
- BH104 — Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 4 гибридных порта
- BH208 — Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 8 гибридных портов
- WTIB4 — Плата интерфейса DECT, 4 порта подключения базовых станций
- eMG80-PRIU – Плата интерфейса ISDN PRI/E1R2 или T1 (30 или 24 каналов)
- eMG80-BRIU2 – Плата интерфейса ISDN BRI (2B+D), 2 порта.
Дополнительные модули, доступные для установки в системный блок KSUI включают в себя:
- VVMU (VoIP and Voice Mail expansion Unit) — Модуль расширения каналов VoIP и голосовой почты
- MEMU (Memory expansion Module Unit) — Модуль расширения памяти
- MODU (Modem function Unit) — Модуль модема
- MG-CMU4 (Модуль определения импульсов тарификации — 50Гц/ 12КГц/ 16КГц)
