Многофункциональный модуль управления MFIM является главным контроллером в системе iPECS, который обеспечивает взаимодействие между всеми модулями и терминалами системы на основе собственного специального протокола (iPECS protocol), распределяет системные ресурсы и реализует процесс обработки вызовов.
Кроме того, модуль MFIM содержит различные интерфейсы для подключения дополнительных внешних устройств: вход для внешнего источника музыки при удержании (Music-On-Hold, MOH) и фоновой музыки (Background Music, BGM); датчики контроля за состоянием контактов внешней сигнализации (Alarm) или дверного звонка (Doorbell); реле громкого вызова (Loud Bell Contacts, LBC) и реле управления внешним устройством аварийного переключения линий (Power Fail Transfer, PFT).
В модуле встроено:
6VoIP (H.323|SIP) портов
VSF 6кан. 210мин. (голосовая почта)
Контакты реле (2 цепи)
BGM внешний источник музыки
Порт внешнего оповещения
Порт внешней сигнализации
PFTU (1 цепь)
Порт USB Host
![](http://artcom.ru/_files/ats/iPECS-LIK/images/MFIM100_opisanie%20(resize).jpg)

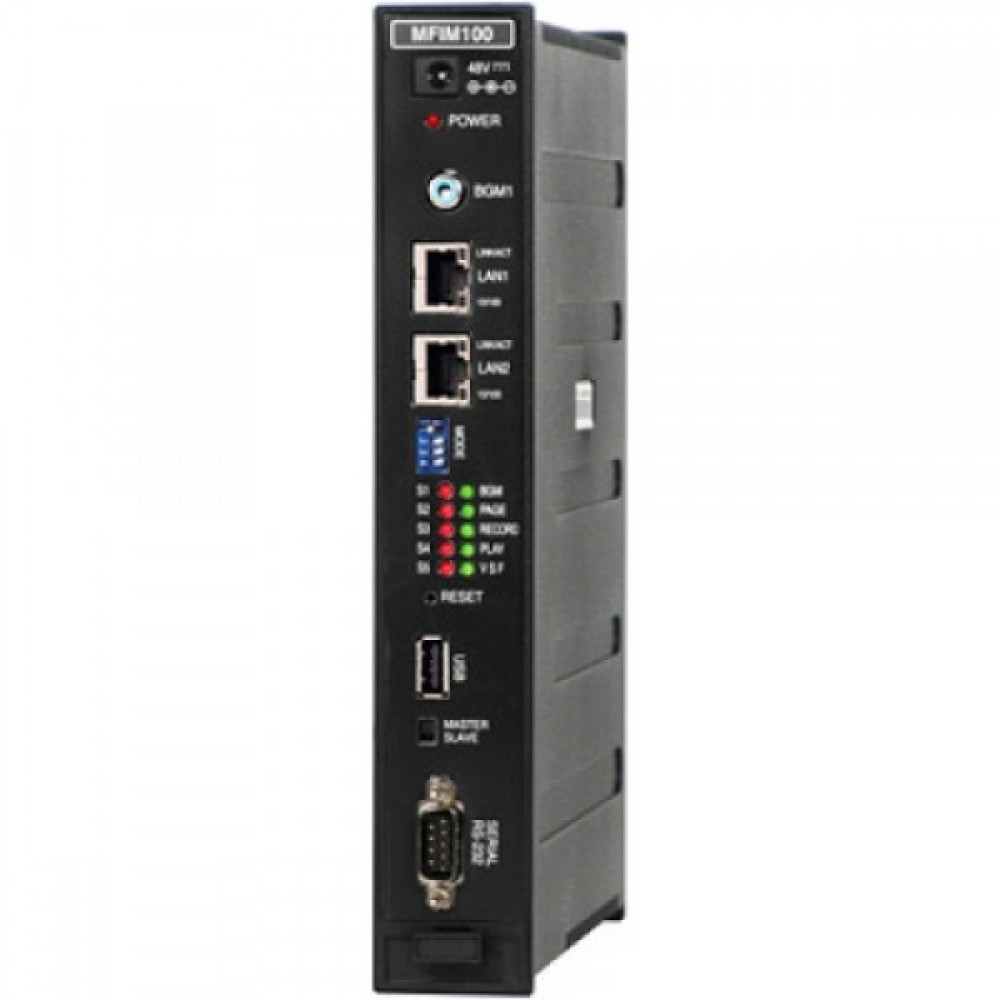

На передней панели модуля LIK-MFIM100 расположены:
• Разъем для подключения адаптера электропитания (48V DC), Используется адаптер LIK-ADPT (тип G)
• Светодиодный индикатор состояния электропитания.
• Разъем типа RCA для одного источника музыки (аудио) BGM1.
• Один разъем «LAN1» типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность).
• Один разъем «LAN2» типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность).
• Четырехпозиционный DIP-переключатель для выбора режимов.
• Десять светодиодов.
• Пять красных светодиодных индикаторов для отображения рабочего состояния основного процессора.
• Пять зеленых светодиодных индикаторов для отображения рабочего состояния различных функций (MISC).
• Один разъем RS-232 типа DB-9 и один порт USB Host.
• Кнопка Reset (Перезапуск).
На задней панели модуля MFIM100 расположены:
• восемь разъемов типа RJ-45 (розетка) для входов Alarm (Внешняя сигнализация), BGM/MOH (источники фоновой музыки и музыки при удержании) и Control Relay (Реле управления), выходов External Page (Внешнего оповещения) и цепей Power Fail Transfer (Аварийного переключения линий)
• точка заземления,
• 50-контактный разъем для соединения с кросс-платой.
LIK-MFIM100 имеет варианты установки в 19” стойку при помощи монтажного комплекта LIK-1URMB (занимает 1 юнит) или в системный блок MCKTE (не требуется LIK-ADPT). Возможна настольная установка, при помощи крепления I300-DHLD или I300-DHE (при уже установленном I300-DHLD). Возможна настенная установка при помощи крепления I300-WHLD.
iPECS-LIK100 может расширяться без дополнительных модулей, посредством системных ip-телефонов серии LIP-8000 просто включенных в сеть Интернет. Так же поддерживаются ip-телефоны других производителей. Могут быть «подключены» софтфоны разработки LG-Ericsson, и других производителей. Для работы софтфонов должны быть открыты ключи LIP-SP/SPD или LIP-SIPE соответственно.
Система iPECS-LIK100 может объединятся в единую сеть (полный внутренний сервис) с другими системами LG-Ericsson, для этого должен быть открыт ключ IP&QSIG Networking. При открытом ключе LIK-TAPI система открывает доступ к управлению внешними устройствами по протоколу TAPI, так например, можно подключить систему к разнообразным программам колл-центров.
При открытом ключе LIK-TNLS (Transparent Networking Local Survivability) система iPECS-LIK100 работая в сети с другими системами iPECS при падении IP-канала связи будет автоматически продолжать взаимодействие (полный внутренний сервис) через ТфОП (только при подключении через PRI или BRI).
iPECS-LIK100 так же может взаимодействовать с сервером UCS (Unified Communication Server): ключ UCS, обеспечивать связь по WebPhone: ключ LIK-WP. Так же системе доступны программный продукт Ez Attendant (ключ LIK-EZAS), позволяющей видеть и управлять звонками оператору системы.
Система iPECS-LIK100 может управляться непосредственно с встроенного веб-интерфейса, или быть подключенной к программе управления LIK-NMS способной управлять сразу 1000 процессоров (ключ LIK-NMS). Каждый пользователь системы может управлять настройками своего телефона, а так же иметь доступ к разным сервисам, как например SMS, при помощи веб-интерфейса (доступно без ключа).
Система iPECS-LIK100 обеспечивает работу ip-видеофонов, а также софтфонов с поддержкой видео (LIK-SPD), есть возможность создания видеоконференций (необходим модуль LIK-MCIM)
