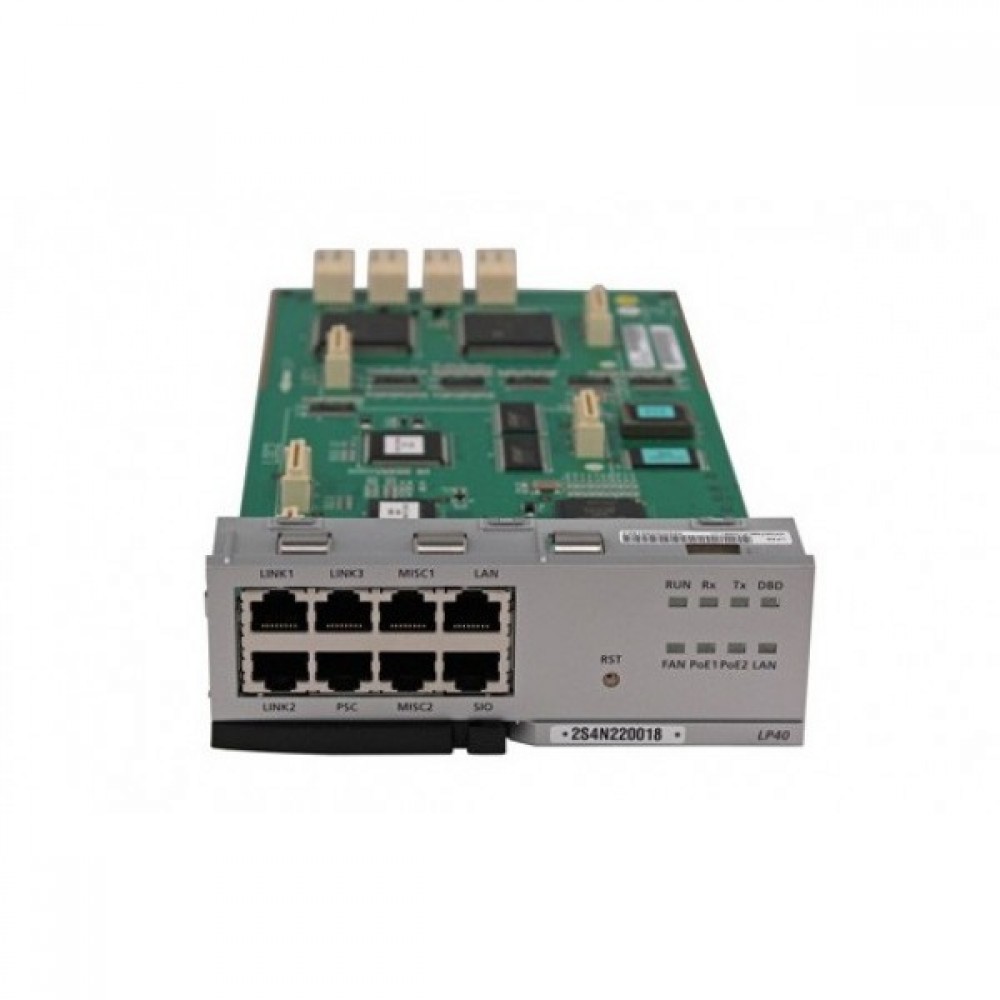

Дополнительный процессор LP40 (KPOS74-BLP) устанавливается в слот 0 каждого блока OfficeServ 7400. Карата LP40 обеспечивает взаимодействие интерфейсных плат и терминалов, по командам от главного процессора MP 40.
На плате LP40 предусмотрено 3 платоместа для установки различных дополнительных дочерних модулей. Дополнительными платами, устанавливаемыми на плату LP40, являются MFM, SCM, RCM, RCM2, CRM и MIS.
Основные функции
Плата LP40 обладает следующими функциями:
- Порты для соединения с MP40
- Порт LAN для тестирования и обновления ПО
- Порт SIO для тестирования и обновления ПО
- 3 плато места для ресурсных дочерних модулей
Дополнительные платы
Дополнительными платами, устанавливаемыми на плату LP40, являются MFM, SCM, RCM, RCM2, CRM и MIS. Ниже перечислены назначение и функции этих плат:
- Плата дополнительных функций (MIS): MIS — это плата, предоставляющая ряд дополнительных сервисных функций. Плата MIS имеет 2 порта внешних музыкальных источников, внешний порт громкого оповещения, порт громкого звонка, порт совместного звонка, а также 2 порта с сухими контактами реле, которые используются для коммутации различных сигналов или источников питания для различного внешнего сервисного оборудования. На плате LP40 для модуля MIS предусмотрено плато место LOC3.
- Модуль MFM: MFM — это дополнительная плата, состоящая из микросхем ASIC, которые предназначены для определения сигналов DTMF. На плате LP40 для модуля MFM предусмотрены LOC1 и LOC2 плато места. Установка платы MFM добавляет системе 12 каналов определения сигналов DTMF. Только одна плата MFM, SCM, или CRM устанавливается на одну плату LP40.
- Модуль SCM: модуль SCM предназначен для увеличения количества одновременных конференций. Установка платы SCM добавляет системе 12 дополнительных групп конференций (5 участников в одной группе). Дополнительно на плате SCM имеется 12 каналов определения сигналов DTMF. На плате LP40 для модуля SCM предусмотрены LOC1 и LOC2 плато места. Только одна плата MFM, SCM, или CRM устанавливается на одну плату LP40.Только одна плата SCM может быть установлена в системе OfficeServ 7400.
- Модуль RCM: модуль RCM генерирует и распознает сигналы сигнализации R2MFC или используется в качестве детектора сигналов определения номера звонящего абонента (CID) по внешним аналоговым линиям. На плате MCP имеется специальное плато-место, в которое устанавливается плата RCM. Установка платы RCM добавляет системе 14 каналов определения номера звонящего абонента (CID) по внешним аналоговым линиям. На плате LP40 для модуля RCM предусмотрены LOC1 и LOC2 плато места. Только одна плата RCM, RCM2, или CRM устанавливается на одну плату LP40.
- Модуль RCM2: модуль RCM2 используется в качестве детектора сигналов определения номера звонящего абонента (CID) по внешним аналоговым линиям и служит для передачи информации CID на внутренний аналоговый телефон. Установка платы RCM добавляет системе 14 каналов определения номера звонящего абонента (CID) по внешним аналоговым линиям. На плате LP40 для модуля RCM2 предусмотрены LOC1 и LOC2 плато места. Только одна плата RCM, RCM2, или CRM устанавливается на одну плату LP40.
- Модуль CRM: Модуль CRM является комбинацией модулей MFM и RCM2. На плате LP40 для модуля CRM предусмотрены LOC1 и LOC2 плато места. Только одна плата CRM, RCM, RCM2, или MFM устанавливается на одну плату LP40.
